Gebruiksaanwijzing ArduSimple GNSS RTK-ontvanger met Mapit GIS voor het in kaart brengen en verzamelen van gegevens
Kaart GIS Dit is een professionele, kosteneffectieve applicatie voor het in kaart brengen en opmeten van gegevens, ontworpen om de productiviteit tijdens uw veldwerk te optimaliseren. De applicatie ondersteunt diverse bestandsformaten voor invoer en uitvoer. Mapit GIS ondersteunt hoge nauwkeurigheid GNSS ontvangers zoals de RTK Smart Antenna. De manier waarop RTK-correcties worden verwerkt, hangt echter af van de app-versie (gratis versus betaald).
Een belangrijke beperking om te begrijpen is dat de ingebouwde NTRIP klant binnen Mapit GIS is alleen beschikbaar in de betaalde (Pro+) versie. Hierdoor is de workflow afhankelijk van uw apparaat:
- iOS: Je moet de betaalde versie en de ingebouwde functies ervan gebruiken. NTRIP De klant maakt gebruik van externe, zeer nauwkeurige GNSS-ontvangers.
- Android: steunen Neplocatie, zodat je de gratis versie kunt gebruiken Mapit GIS met GNSS Master om RTK-correcties te ontvangen en deze door te geven aan Mapit GISAls je de betaalde versie op Android gebruikt, kun je dezelfde workflow volgen als op iOS met behulp van de ingebouwde functies. NTRIP klant.
In deze handleiding laten we je zien hoe je de Ardusimple RTK Smart Antenne met:
- iOS + betaald Mapit GIS (ingebouwd) NTRIP cliënt)
- Android + gratis Mapit GIS + gratis app GNSS Master (oplossing met neppe locatie)
Als je de betaalde versie op Android gebruikt, kun je de iOS-workflow volgen.
Vereiste hardware
- RTK Smart Antenne
- Smartphone of tablet met Android/iOS
Vereiste software
- Mapit GIS voor Android or Mapit GIS voor iOS
- GNSS Master (vereist om de gratis versie te gebruiken) Mapit GIS app op Android)
Aansluiten op Mapit GIS via Bluetooth LE
Bluetooth LE (Low Energy) biedt een efficiënte draadloze verbinding zonder dat de klassieke Bluetooth-wachtwoordvalidatie voor koppeling nodig is.
- Schakel de ArduSimple Sluit de RTK Smart Antenna aan en wacht tot de LED-indicatoren bevestigen dat de antenne is ingeschakeld en naar satellieten zoekt. Plaats de antenne buiten op een plek met goed zicht op de hemel; voor testdoeleinden kunt u hem bijvoorbeeld bij een raam plaatsen. De volgende stappen zijn afhankelijk van of u een iOS- of Android-apparaat hebt.

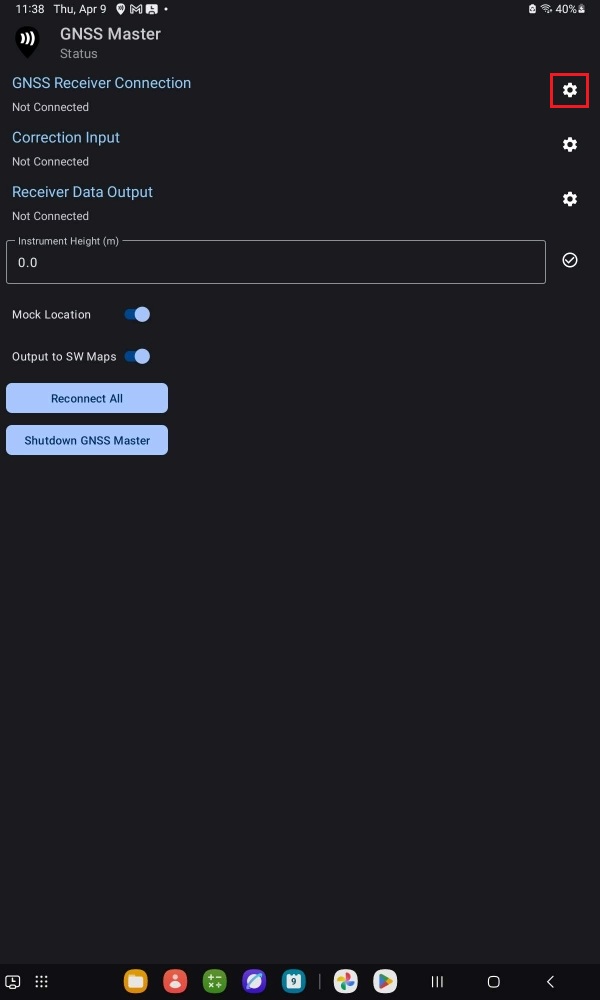

- Open GNSS Master gebruiken en druk op het tandwielpictogram voor GNSS-ontvangerverbinding.

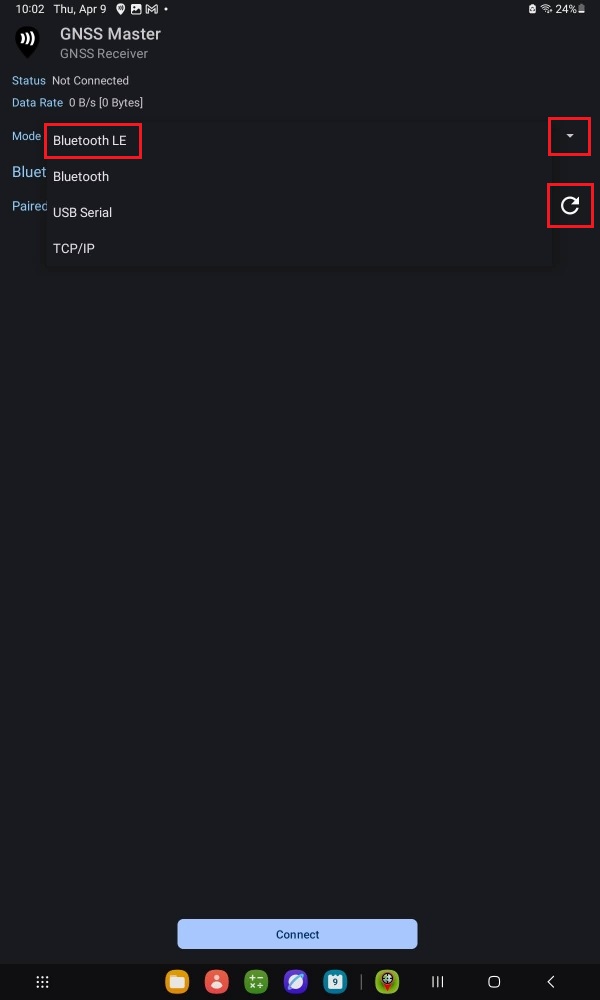

- Bij 'Modus' vouw je het vervolgkeuzemenu uit en selecteer je de gewenste optie. Bluetooth LE.
- Druk op de Pictogram vernieuwen.

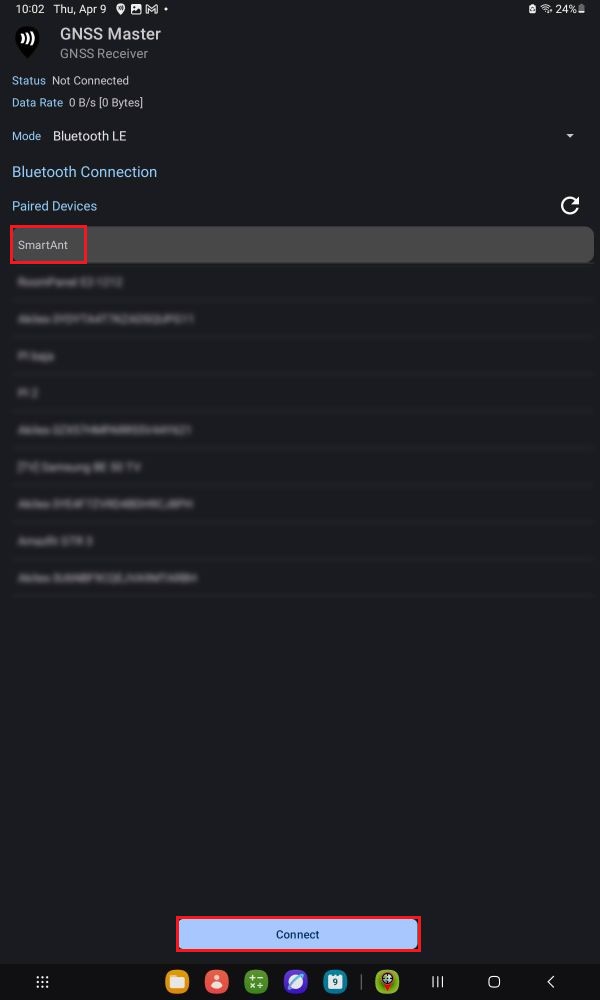

- Selecteer het Slimme mier apparaat uit de lijst.
- Media Connect.

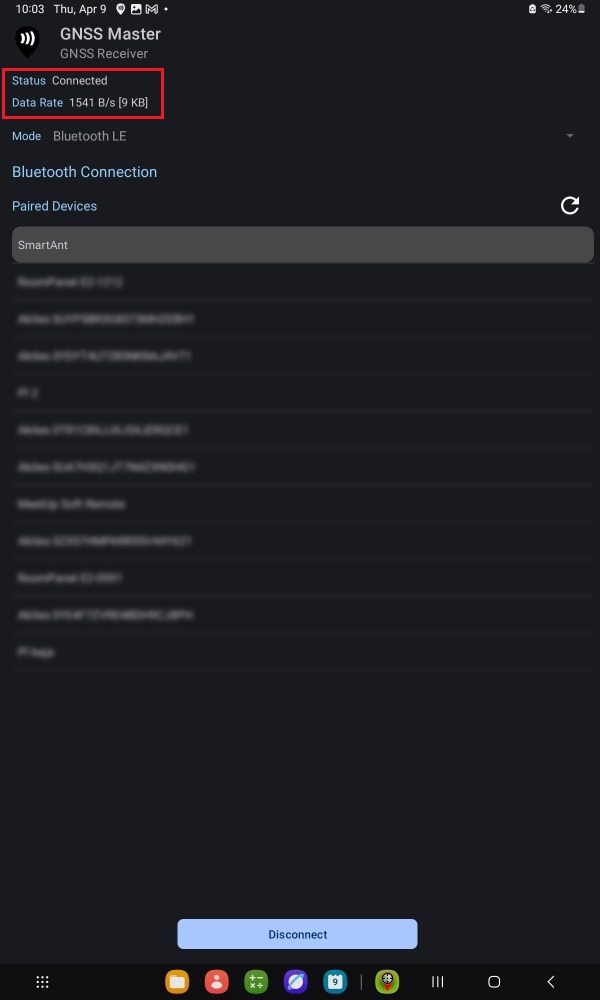

- Controleer of de status is ingesteld op Verbonden. Na een paar seconden zou de GNSS-ontvanger voldoende satellietsignalen moeten vinden en gegevens moeten gaan verzenden.

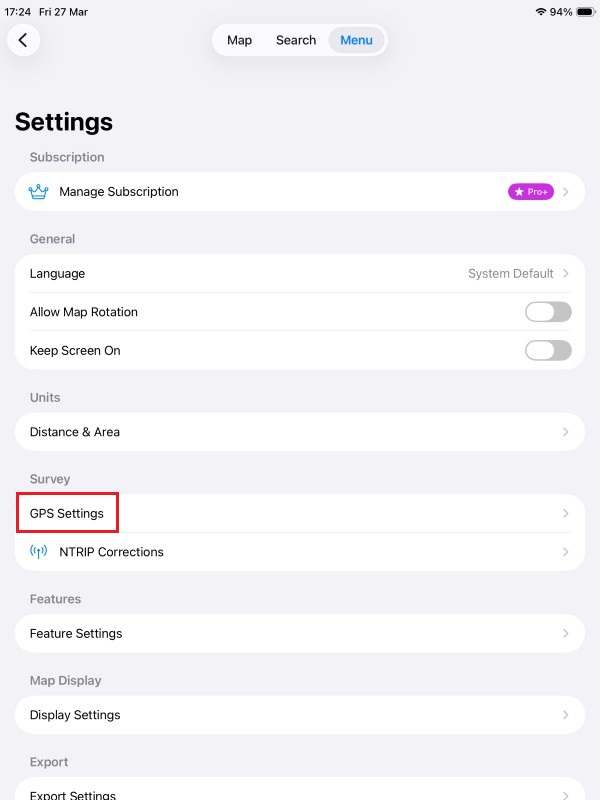

- Open Mapit GIS app en ga naar Menu > Instellingen > GPS-instellingen.

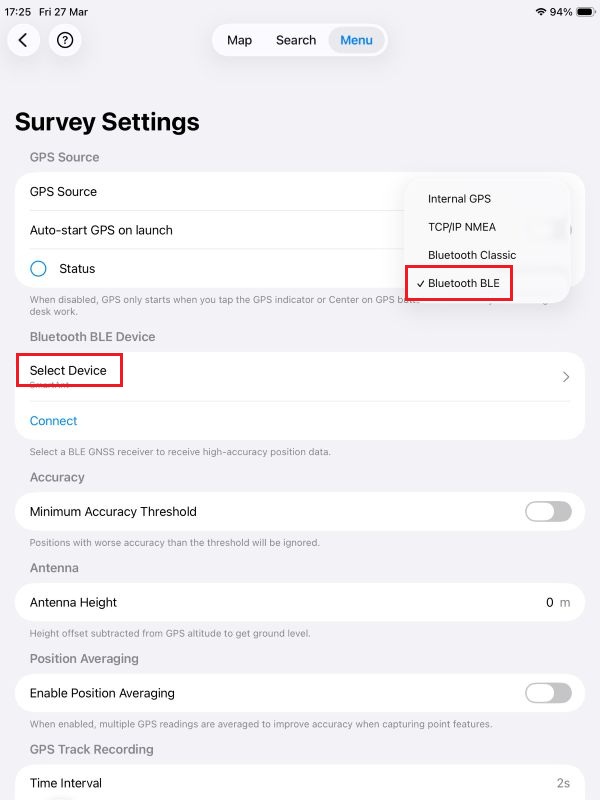

- Bij GPS Source vouw je het vervolgkeuzemenu uit en selecteer je... Bluetooth BLE.
- Media Selecteer apparaat.

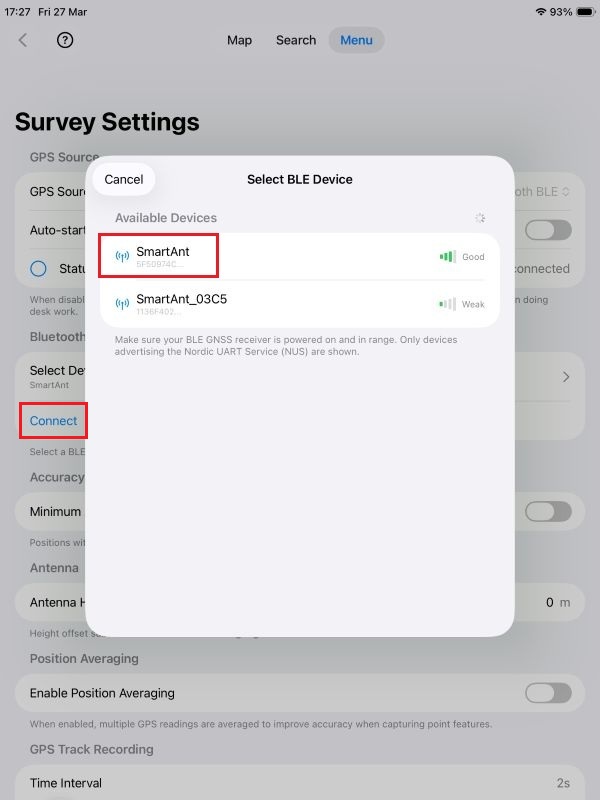

- Selecteer het Ardusimple RTK Bluetooth apparaat uit de lijst.
- Media Connect.

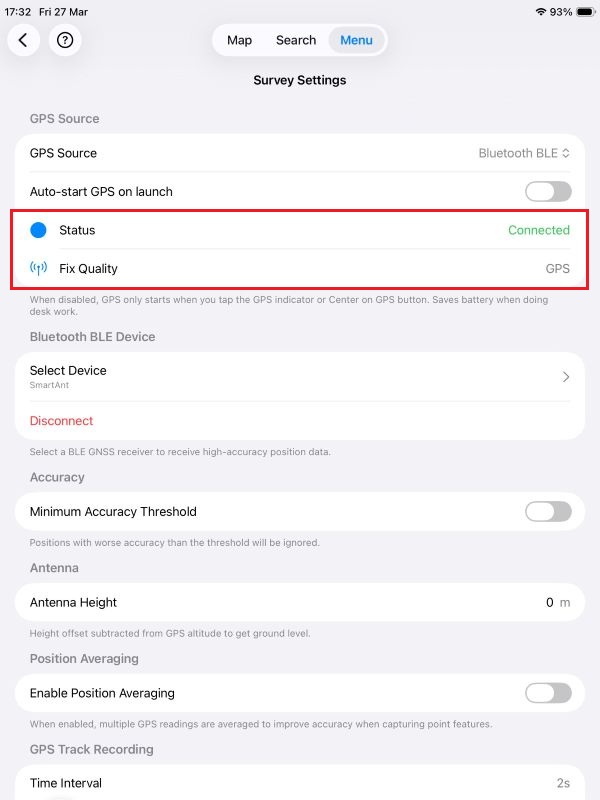

- Controleer of de status is ingesteld op Verbonden. Na een paar seconden zou de GNSS-ontvanger voldoende satellietsignalen moeten vinden en zou er een melding 'Fix Quality' moeten verschijnen. GPS waarde.
Ontvang RTK-correcties
Voor positioneringsnauwkeurigheid tot op de centimeter moet u verbinding maken met een NTRIP service om RTK-correcties te ontvangen. Als u hulp nodig heeft bij het vinden van een dergelijke service, raadpleeg dan onze samengestelde lijst. RTK-correctiediensten in uw land.
Mapit GIS ingebouwd NTRIP De client is alleen beschikbaar voor betaalde Pro+-accounts. Gelukkig is er een workaround voor Android-apparaten. GNSS Master Een app om deze beperking te omzeilen en de modus voor gesimuleerde locatie te gebruiken.
Als u een betaald account heeft Mapit GIS Voor een abonnement op Android volg je de instructies in het iOS-gedeelte, aangezien de workflow hetzelfde is. De onderstaande stappen beschrijven hoe je dit kunt doen. Mapit GIS gratis.
- Ga terug naar GNSS Master app-status en druk op het tandwielpictogram voor Correctie-invoer.

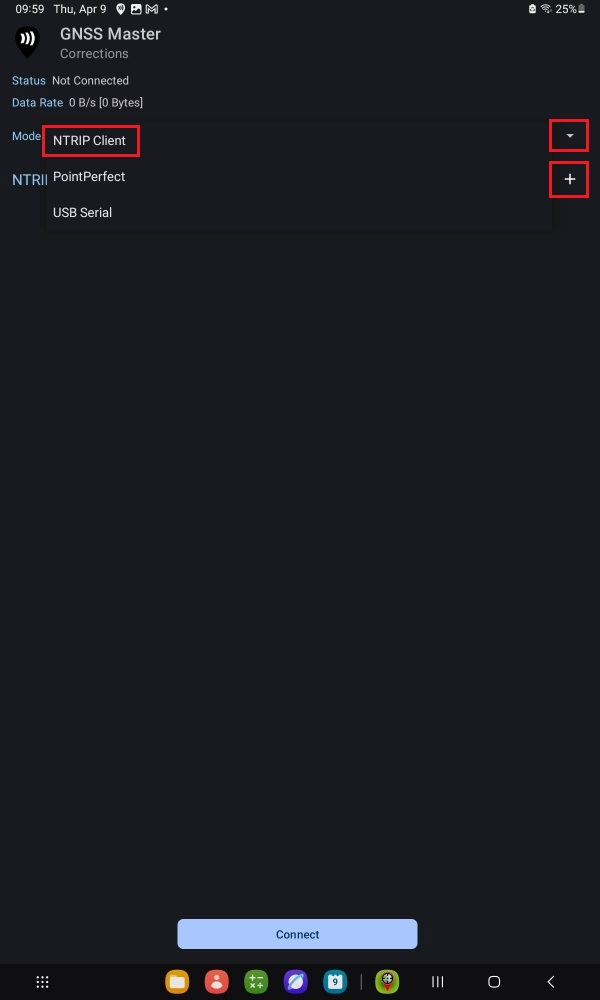

- Open het vervolgkeuzemenu 'Modus' en selecteer NTRIP Bedrijf. druk de + pictogram.

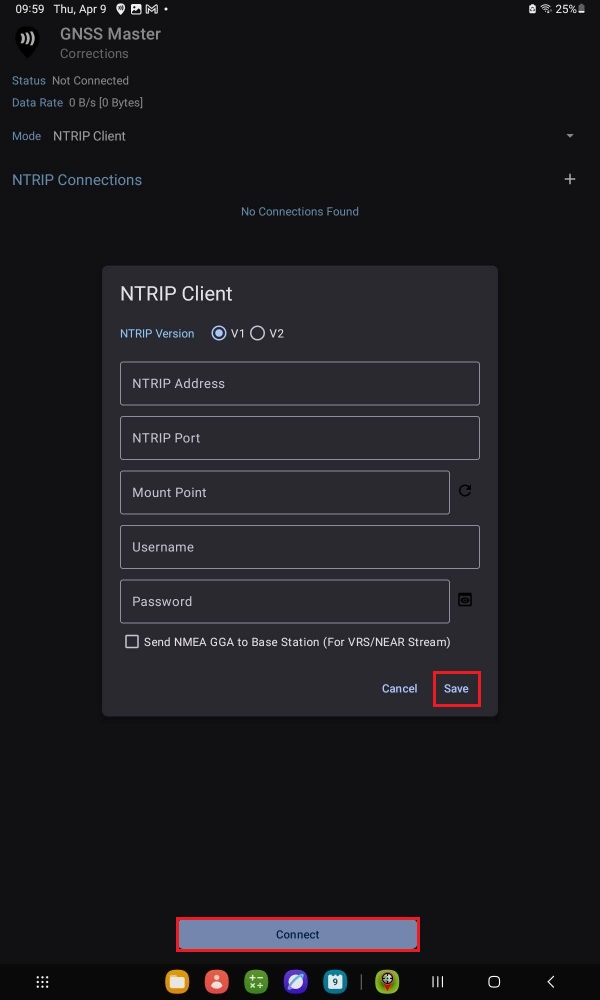

- Voer uw in NTRIP inloggegevens voor de correctiedienst. Druk op Opslaan en Connect.

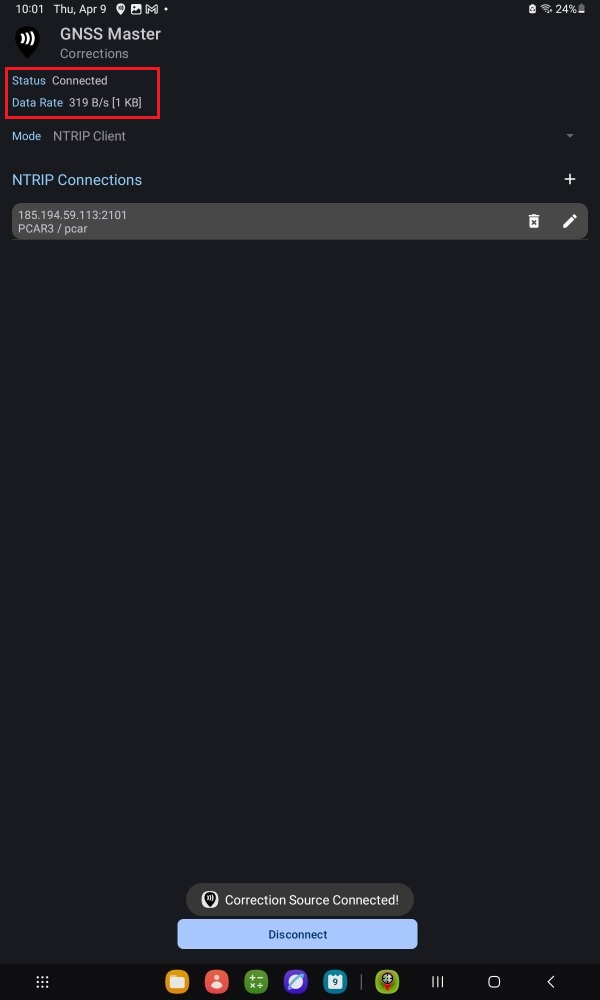

- Een succesvolle verbinding wordt aangegeven met een databitsnelheid.

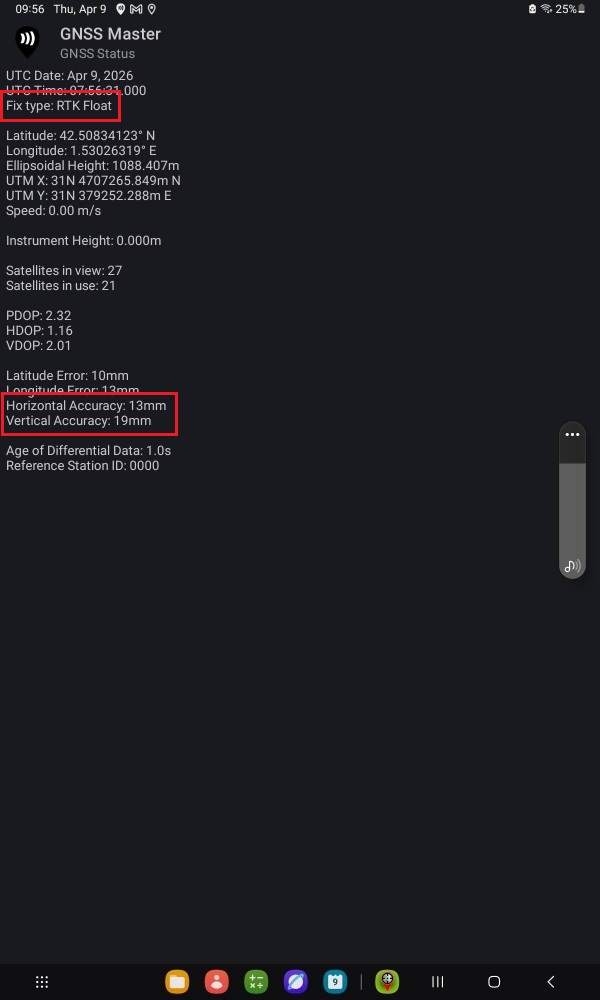

- Ga naar GNSS Master gebruiken Hoofdmenu > GNSS-statusNa een paar seconden zou je een Fix Type moeten zien. RTK Float/Fix en met een nauwkeurigheid tot op de centimeter.

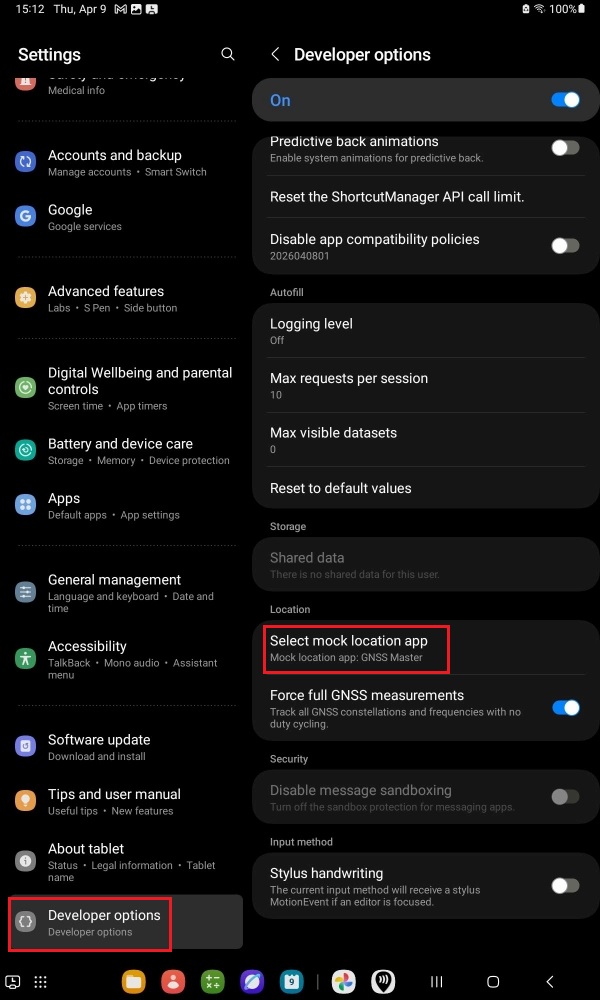

- Nu moet je activeren Developer Options en instellen GNSS Master de Mock-locatie app op je Android-apparaat. Volg de instructies. Ardusimple les op Hoe gebruik je centimeter GPS met elke Android-app (neplocatie)?
- Open Mapit GIS gebruiken en druk op de GPS-pictogram.

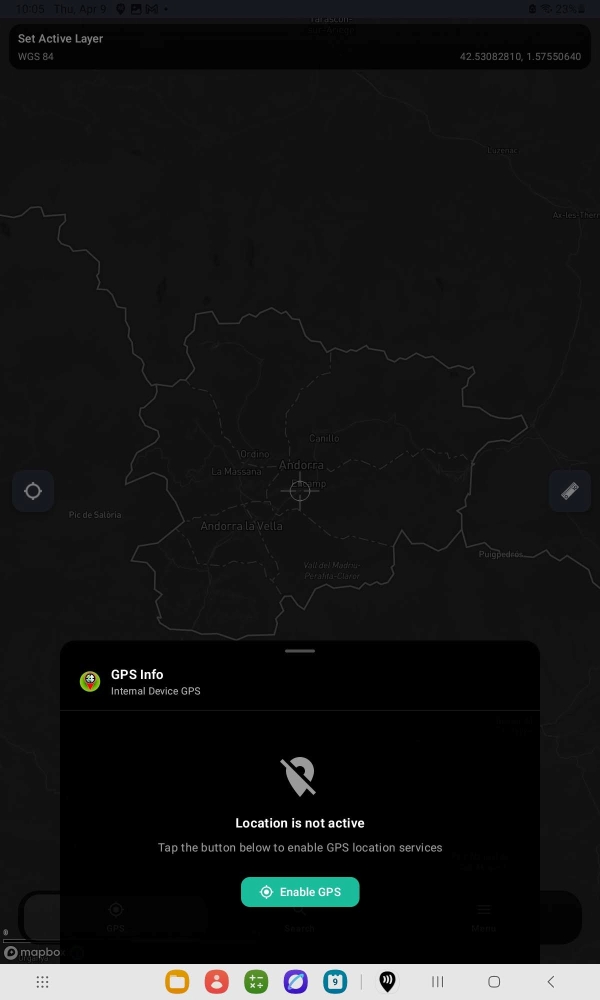

- Druk op de GPS-knop inschakelen.

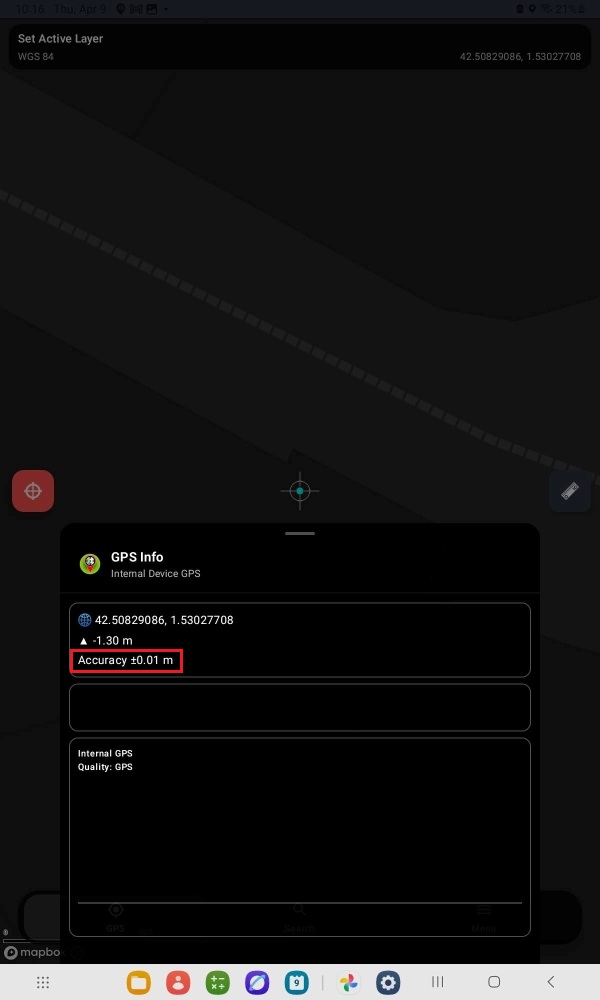

- De kaartweergave moet gecentreerd zijn op uw locatie en de GPS-info moet een nauwkeurigheid tot op de centimeter tonen bij gebruik van het ingebouwde GPS-apparaat.

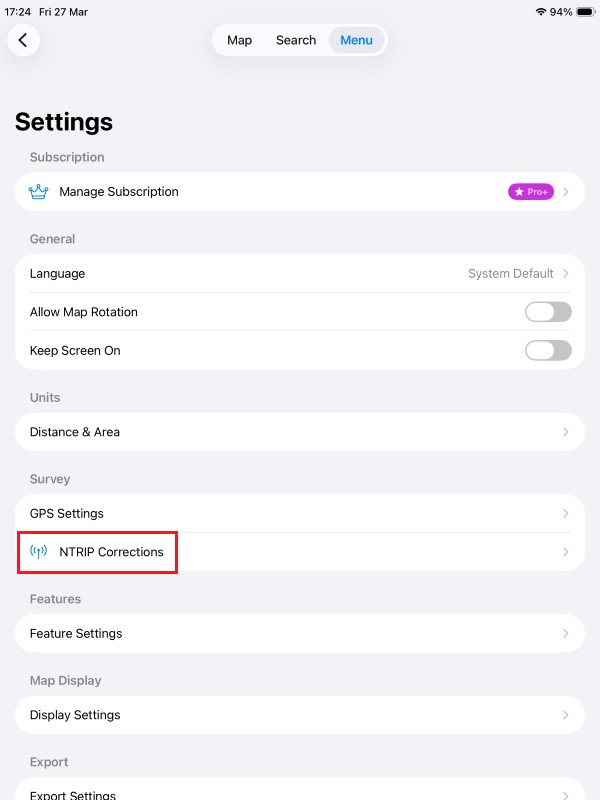

- Ga terug naar het hoofdmenu > Instellingen en selecteer NTRIP Correcties.

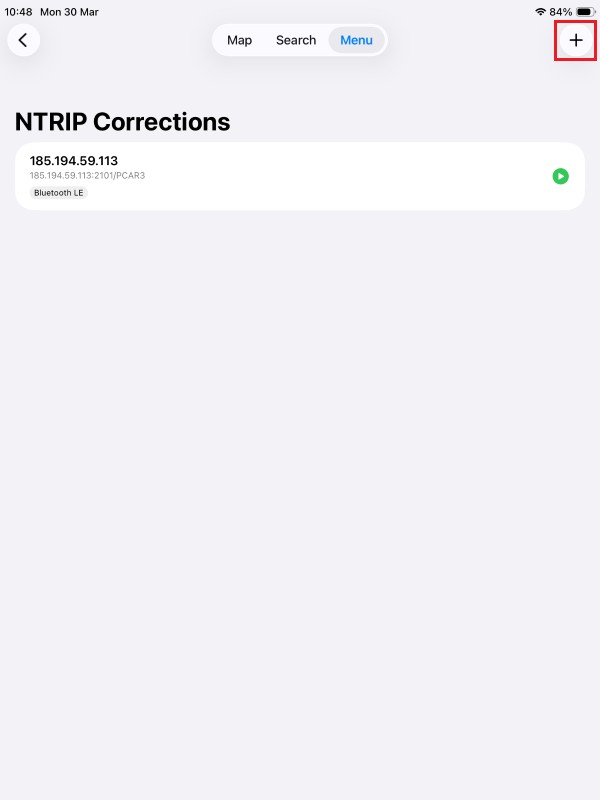

- Druk op de + pictogram.

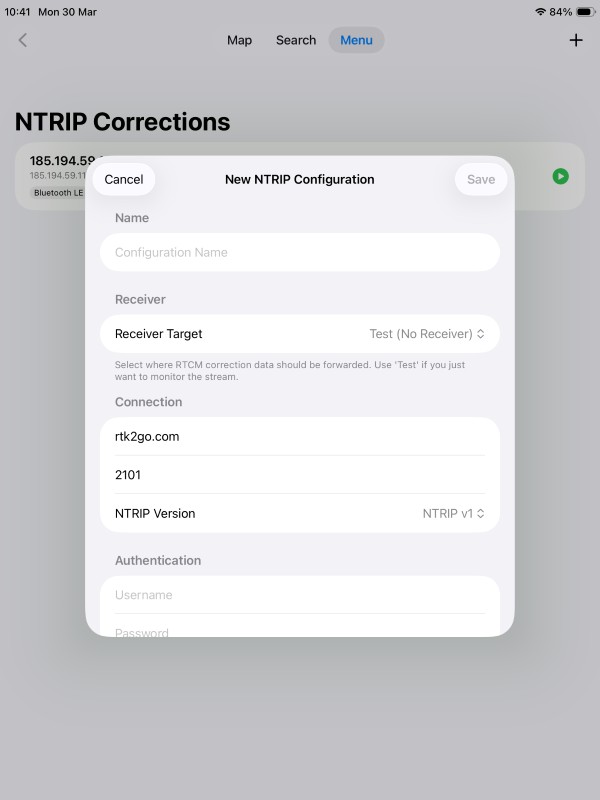

- Voer uw in NTRIP inloggegevens voor de correctiedienst.

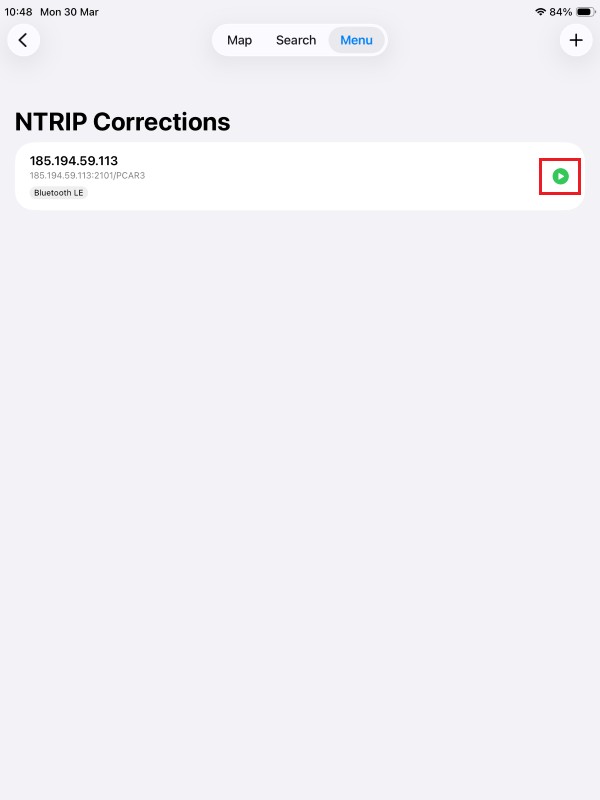

- Druk op de Speel icoon.

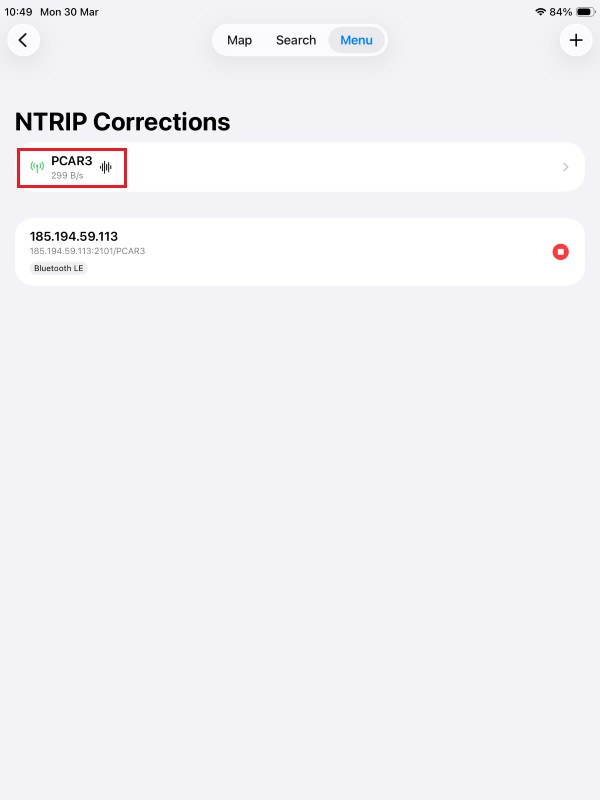

- Een succesvolle verbinding wordt aangegeven met een databitsnelheid.

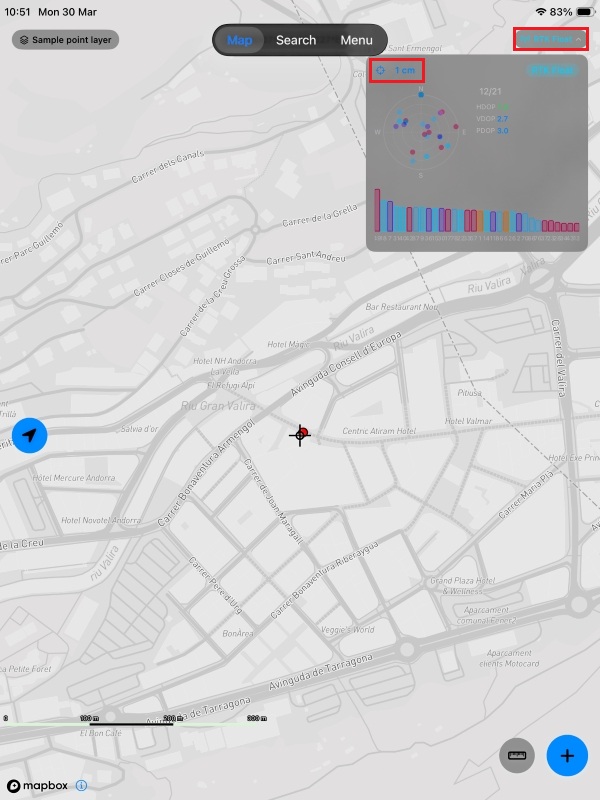

- Ga terug naar de kaartweergave en tik op de Antenne pictogramAls het goed is, staat 'Kwaliteit herstellen' nu ingesteld op RTK Float/Fix en Nauwkeurigheid op centimeterniveau.
Nu bent u klaar om te beginnen met uw karteringstaak voor diverse vakgebieden zoals landbouw, bosbouw, wegenbouw, geologie, landmeting, enz. met behulp van de Mapit GIS app.
