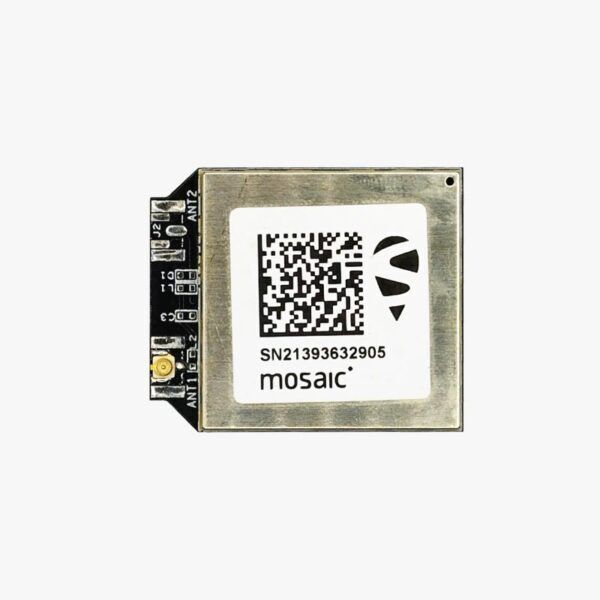

simpleRTK3B Micro Septentrio (Mosaic) driebands GNSS/RTK

Eenheden	Prijs per eenheid
	575,00€
> = 50	494,50€ Klik hier voor de bulk orders
> 500	Neem contact met ons op voor speciale prijzen

simpleRTK3B Micro Septentrio versnelt uw RTK-project dankzij de eenvoudige integratie footprint, geïntegreerde RF-connector en hoge beschikbaarheid. Met Septentrio Mosaic-X5 en Mosaic-H modules. Wij verzorgen het RF-ontwerp en de complexe module-integratie, zodat u zich kunt richten op uw PCB-ontwerp en de toepassing.

Kleinste vormfactor
Veel Mosaic pinnen beschikbaar
Herbruikbaar: als u een nieuwe PCB maakt, kunt u deze loskoppelen van uw vorige versie, de dure GPS!
Minder PCB-oppervlak nodig: u kunt de ruimte onder de module gebruiken om andere componenten te plaatsen!
Eenvoudig met de hand of machinaal te solderen
Geen RF-kennis vereist, omdat alle RF-componenten al binnen zijn: gewoon uFL voor pigtail-verbinding of lange SMA voor directe paneelmontage
Bulkprijzen vanaf 50 stuks

Specificaties

Mosaic-H functionaliteiten

Precisie op millimeterniveau
1. <1cm met een basisstation tot 35km
2. <1cm met NTRIP tot 35km
3. <1.2 m in stand-alone modus
4. <0.6 m standalone met SBAS-dekking
GNSS houding nauwkeurigheid
1. 1 m antenneafstand: 0.15 graden koers, 0.25 graden pitch/roll
2. 5 m antenneafstand: 0.03 graden koers, 0.05 graden pitch/roll
Update frequentie
1. Standaard: 1Hz
2. Alleen metingen: tot 100 Hz
3. Standalone, SBAS, DGPS + instelling: tot 50Hz
4. RTK+houding: tot 20Hz
Multiband: L1-, L2- en E5b-ondersteuning, 448 hardwarekanalen
Multifrequentie en Multiconstellatie:
1. GPS:L1L2
2. GLONASS:L1L2
3. Galileo: E1 E5b
4. Beidou: B1 B2
5. QZSS:L1L2
6. SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1)
Opstarttijden:
1. Koude start: <45s
2. Warme start: <20s
3. Herverwerving: 1s
Protocollen:
1. Septentrio Binary Format (SBF)
2. NMEA 0183, versie 2.3, versie 3.03, versie 4.0
3. RINEX v2.x, v3.x
4. RTCM v2.x, v3.x (inclusief MSM)
5. CMR v2.0 (uit/in), CMR+ (alleen invoer)
interfaces (raadpleeg de gebruikershandleiding om te controleren welke beschikbaar zijn):
- USB
- UART
- XBee
- Timepulse
- Gebeurtenis
Basis en Rover functionaliteit
Bedrijfstemperatuurbereik: -40 tot +85 graden
Certificering: CE, WEEE, ISO 9001-2015
Documentatie: ROOD, RoHS

Mosaic-X5 functionaliteiten

Precisie op millimeterniveau
1. <1cm met een basisstation tot 35km
2. <1cm met NTRIP tot 35km
3. <1.2 m in stand-alone modus
4. <0.6 m standalone met SBAS-dekking
Update frequentie
1. Standaard: 1Hz
2. Met maximale prestaties: tot 100 Hz
Multiband: L1-, L2- en L5-ondersteuning, 448 hardwarekanalen
Multifrequentie en Multiconstellatie:
1. GPS: L1C/A L1PY L2C L2P L5
2. GLONASS: L1CA L2CA L2P L3 CDMA
3. Galileo: E1 E5a E5b E5 AltBloc E6
4. BeiDou: B1I B1C B2a B2I B3
5. QZSS: L1C/A L2C L5
6. Navigatie: L5
7. SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1 L5)
Opstarttijden:
1. Koude start: <45s
2. Warme start: <20s
3. Herverwerving: 1s
Protocollen:
1. Septentrio Binary Format (SBF)
2. NMEA 0183, v2.3, v3.03, v4.0
3. RINEX v2.x, v3.x
4. RTCM v2.x, v3.x (inclusief MSM)
5. CMR v2.0 (uit/in), CMR+ (alleen invoer)
interfaces (raadpleeg de gebruikershandleiding om te controleren welke beschikbaar zijn):
- USB
- UART
- XBee
- Timepulse
- Gebeurtenis
Basis en Rover functionaliteit
Bedrijfstemperatuurbereik: -40 tot +85 graden
Certificering: CE, WEEE, ISO 9001-2015
Documentatie: ROOD, RoHS
